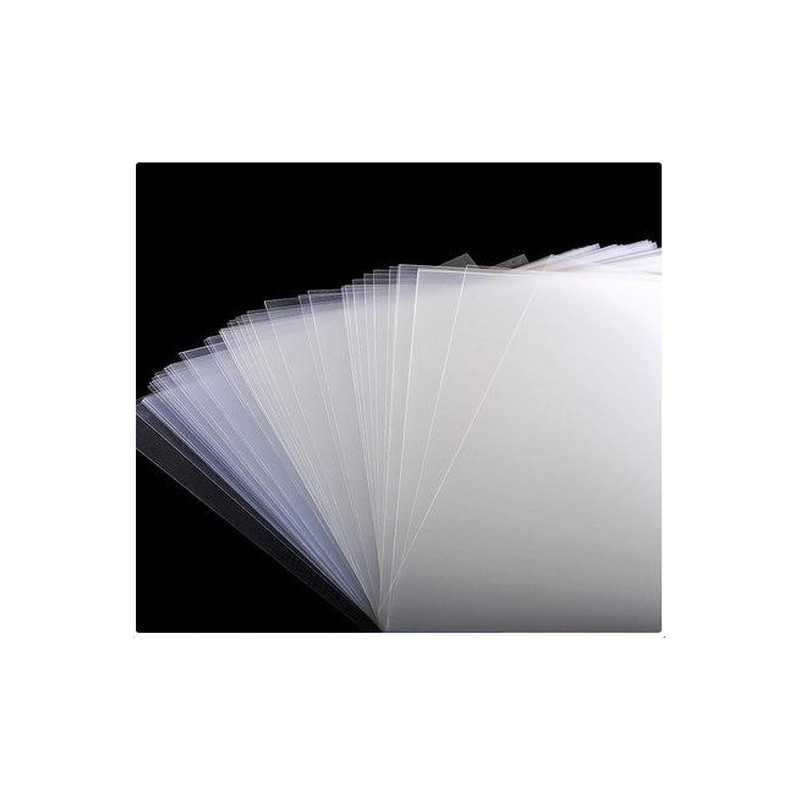

                          FOLIA TERMOTRANSFEROWA

                                       ARKUSZ A4

DO WYKONANIA PŁYTEK DRUKOWANYCH

Folia termotransferowa umożliwia wykonanie obwodów drukowanych na płytce PCB (laminacie).

Po zaprojektowaniu płytki w jednym z wielu programów należy wydrukować projekt na folii (w lustrzanym odbiciu) przy pomocy drukarki laserowej. W najlepszej jakości.

Folia umożliwia szybki transfer, przeniesienie wydrukowanego wzoru ścieżek na laminat (warstwę miedzi)

Wzór (stroną wydrukowaną) przenosimy na laminat od strony miedzi i przy pomocy żelazka rozgrzewamy (toner pod wpływem temperatury przykleja się do miedzi).

Laminat powinien być wyczyszczony i odtłuszczony aby uzyskać jak najlepsza jakość ścieżek.

Po tym procesie należy odkleić folię pod wodą. Folię delikatnie odklejamy od płytki. Należy uważać aby nie uszkodzić warstwy naniesionego nadruku.

W przypadku uszkodzeń przy termotransferze możemy po wyschnięciu płytki poprawić uszkodzone ścieżki np. pisakiem do płytek

Pozostaje już tylko rozpocząć wytrawianie laminatu.

Płytkę drukowaną z naniesioną mozaiką ścieżek wkładamy do kuwety z wytrawiaczem np. B327 lub chlorkiem żelaza.

W miejscach gdzie nie ma nadruku zostanie wytrawiona warstwa miedzi. Pozostała zabezpieczona warstwa miedzi utworzy ścieżki obwodu elektrycznego

- wymiary folii : 210x297mm (format A4)

Zastosowanie:

  • Wykonywanie obwodów elektrycznych na płytkach (laminacie)



    W bardzo dobrej cenie części i podzespoły elektroniczne !!!!

                   Sprzedajemy wyłącznie nowe podzespoły

Na innych Naszych aukcjach dostępna chemia, sprzęt i akcesoria dla elektroniki



                                          ZAPRASZAMY
