Płytka drukowana INTERFEJS KONWERTER EM212 USB-RS232 TTL

Płytka drukowana do budowy INTERFEJS USB-RS232 (TTL) - ZASILANIE Z PORTU USB LUB ZASILANIE Z ZEWNĄTRZ Wyjście napięcia 3,3V Transmisja danych z prędkością do 3Mb/s I...

Więcej szczegółów

3,45zł

Dodaj do listy życzeń

PDRUK-0069

Nowy

Dostawa już od 8,90zł
Sprawdź koszt wysyłki

Wysyłka

Nazwa Czas dostawy Cena
PocztexKurier48, Wpisz Kod POCZTA5 za 5zł od 40zł Wpisz Kod POCZTA Dostawa za 0zł od 69zł D+48h 9,00zł
PocztexKurier48 (pobranie) Promocja Kod POCZTA5 D+48h, zapłać od 40zł 4zł mniej 13,90zł
Paczkomaty InPost 24/7 24-48h 9,90zł
Paczkomaty InPost 24/7 (za pobraniem) 24-48h 12,90zł
Odbiór w Punkcie: Poczta, Żabka, stacje Orlen, Ruch D+48h Wpisz Kod POCZTA5 za 5zł od 40zł ,Kod POCZTA Dostawa za 0zł od 69zł 8,90zł
Odbiór w Punkcie (pobranie) TYLKO W PLACÓWKACH POCZTOWYCH D+48h Promocja Kod POCZTA5 zapłać od 40zł 4zł mniej 12,50zł
Kurier Inpost 24-48h 16,50zł
Kurier Inpost (za pobraniem) 24-48h 21,00zł

  Darmowa dostawa PocztexKurier48 od 99zł.
               Wpisz kod Poczta w koszyku i zgarnij darmową dostawę

               Darmowa dostawa od 500zł dowolnym przewoźnikiem
               Wpisz kod 500 w koszyku i zgarnij darmową dostawę.

              Darmowe wysyłki obowiązują przy wpłacie na konto

             Dostawa Pocztą za Piątaka 5zł PocztexKurier48 od 40zł.

             Wpisz kod Poczta5 w koszyku i zgarnij dostawę za 5zł


Najbliższa wysyłka już

Więcej informacji

PŁYTKA DRUKOWANA
EM01 -USB-RS232

DO BUDOWY

INTERFEJSU USB-RS232 (TTL)



ZASILANIE Z PORTU USB LUB ZASILANIE Z ZEWNĄTRZ

Wyjście napięcia 3,3V

Wspólpraca z sygnałami
w standardzie 5V lub 3,3V


   Transmisja danych z prędkością do 3Mb/s

                    INTERFEJS USB2.0

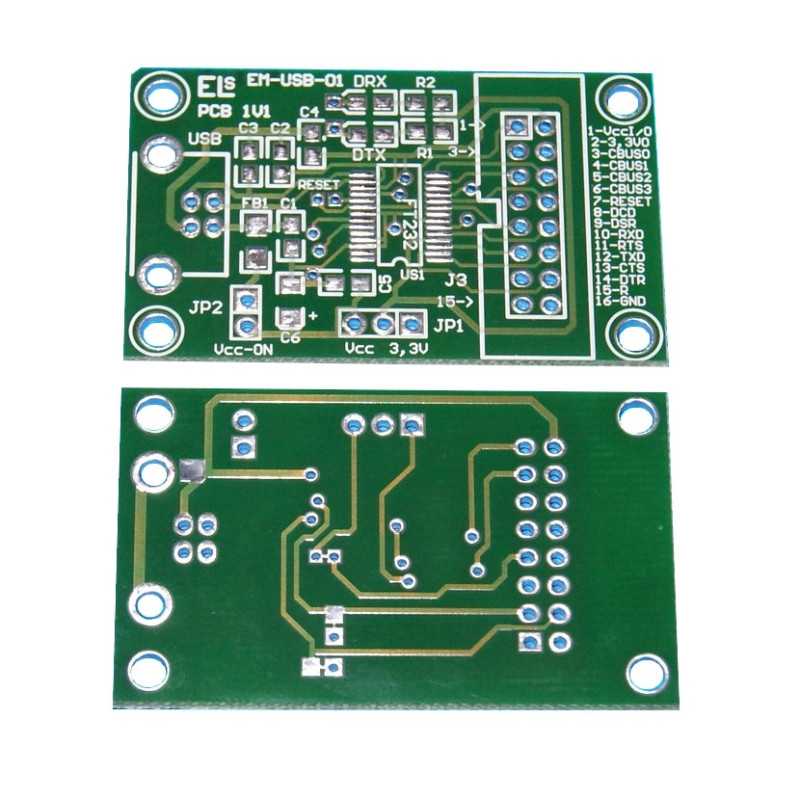

Przykład zmontowanego układu na zdjęciu



Masz pod ręką gotową płytkę pod układ FT232 RL w obudowie ssop28

    • płytka dwustronna z metalizacją otworów

  • cynowana - ułatwia lutowanie



  • wiercona



    • solder maska + opis sygnałów i elementów

    • raster między pinami złącz 2,54mm

    • Raster między złączami na krawędzi płytki 2,54mm

  • wymiary płytki 48,0x29,5mm !!!

    Interfejs umożliwia programowanie i komunikację między różnego rodzaju zewnętrznymi urządzeniami elektronicznymi z portem (UART) RS232/TTL a komputerem.

    W komplecie:



  • Płytka USB-RS232/TTL + instrukcja z rozmieszczeniem, opisem elementów i wyprowadzeń oraz schemat układu.


Zastosuj moduł w własnych projektach

Niewielkie wymiary płytki pozwalają na wbudowanie układu do własnych urządzeń

Zasilanie poprzez port USB.

Nie wymaga zasilacza !!!

Umożliwia również zasilanie z zewnątrz.


Po złożeniu modułu pozwala na pełne wykorzystanie możliwości układu FT232R.

Oprogramowanie MPROG pozwala na przypisanie wyjściom programowalnym odpowiednich funkcji sterujących oraz inwersję wszystkich sygnałów RS232.



Dzięki dodatkowym wyprowadzeniom na płytce Masz możliwość wykorzystania dodatkowych programowalnych portów układu do własnych zastosowań.

To nie jest zalany układ gdzie nie można wykorzystać wszystkich możliwości urządzenia.

Układ tego typu możesz wmontować do własnych urządzeń i wzbogacić je o wyjście USB


Dzięki temu układ może mieć wszechstronne zastosowanie.

Darmowe Sterowniki do układu na stronie producenta pod wszystkie systemy operacyjne.

 Moduł USB może służyć do transmisji danych przez interfejs USB



Zbudowany na układzie FT232RL FTDI



 Pozwala na transfer danych z prędkością do 3Mb/s.



 Interfejs USB 2.0, kompatybilny również z USB1.1



 Transmisja szeregowa UART: 7 lub 8 bitów danych, 1 lub 2 bity stopu, kontrola parzystości lub brak



 Bufor nadawczy 256 bajtów, odbiorczy 128 bajtów



 Wszystkie sygnały z układu FT232 wyprowadzone do złącz na krawędziach płytki



 Wbudowana pamięć EEPROM do zapisu konfiguracji pracy i ustawień użytkownika



 Wbudowane zworki pozwalają na prostą konfigurację pracy z zewnętrznym zasilaniem lub zasilaniem z portu USB



 Współpraca z układami z logiką 5V jak i 3,3V



 Wbudowane żródło napięcia zasilania 3,3V wyprowadzone do złącza J3 - zasilanie zewnętrznych układów



 Gniazdo USB typ B - żeńskie



 Złącze 2x 8pin w rastrze 2,54mm



 Darmowe oprogramowanie MPROG do konfiguracji i programowania układu FT232



 Oprogramowanie do tworzenia wirtualnego portu COM



 Darmowe sterowniki dla programistów D2XX (USB Direct Drivers + DLL S/W Interface)



 Unikalny numer identyfikacyjny ID



 Konfigurowalne piny I/O



 Wbudowany POWER-ON RESET - możliwość sterowania układem RESET'u z zewnątrz



 Możliwa inwersja (programowana) sygnałów UART



 Kompatybilny z UHCI/OHCI/EHCI kontrolerem hosta



 Zakres temperaturowy pracu układu -40 st C do 85 st C



  Przykładowe zastosowanie:

 Programowanie central alarmowych, modułów GSM, telefonów itp. umożliwiających komunikację przez łącze szeregowe RS232/TTL



Budowa konwerterów USB-RS232, USB-RS422/RS485



Budowa modemów USB



W systemach kontrolno-pomiarowych



Łączenie systemów mikroprocesorowych z urządzeniami zewnętrznymi przez port USB



Odczyt i przesyłanie danych z w/w urządzeń lub innych.



komunikacja z mikrokontrolerami 8051, AVR, innymi, poprzez port USB



 oraz wiele innych zastosowań


Sterowniki dla większości systemów operacyjnych:
 Windows Vista x64, 7 x64
 Windows XP x64
 Windows Server 2003 x64
 Windows Vista , 7
 Windows XP
 Windows Server 2003
 Windows 2000
 Windows ME
 Windows 98
 Linux
 Mac OS X
 Mac OS 9
 Mac OS 8
