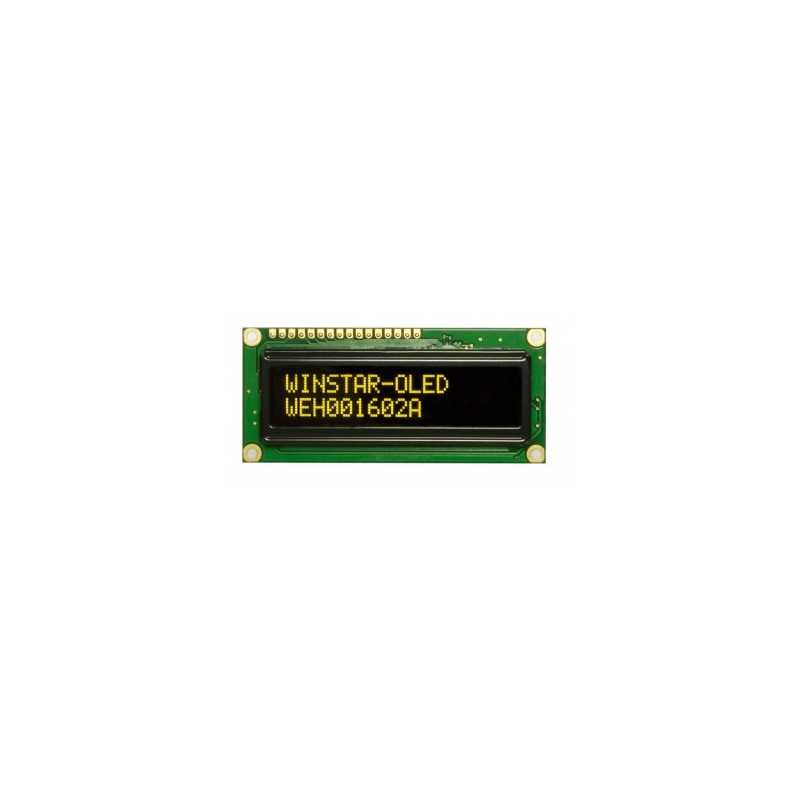

WYŚWIETLACZ OLED 2x16 WEH1602 ALPP5 NEGATYW ŻÓŁTY 16x2 + SPI

Wyświetlacz znakowy OLED 16x2, NOWA TECHNOLOGIA OLED

Dokładny odpowiednik mechaniczny do LCD WH1602B

Bardzo dobry kontrast, wysoka jakość.

 !!! OLED !!! ŻÓŁTE ZNAKI CZARNE TŁO

Rozszerzony o interfejs SPI

 Kontroler WS0010 kompatybilny z HD44780, rozszerzony o tryb graficzny oraz  interfejs SPI.

Zestaw znaków: europejskie typ I, europejskie typ II, japońskie, cyrylica (wbudowane 4 tablice fontów).

Organizacja 2 linie po 16 znaków



• podświetlanie: w tej technologii brak podświetlenia co daje zupełnie czarne tło i bardzo wysoki kontrast wyświetlanego tekstu

• wielkość ekranu: 66×16mm,

• wielkość matrycy: 56,95×11,85mm,

• PCB: 80x36 mm

• Wysokość samego panelu max. 5,1mm

• zakres temperatury: -40 ÷ 80°C - POSZERZONY !,

• zasilanie: +5V.

• kontroler  zgodny z HD44780

• podstawowy zestaw zanaków: ENGLISH (wbudowane 4 zestawy znaków)


• drugi zestaw znaków: CYRYLICA

• Wbudowany tryb graficzny, interfejs SPI

Pin No. Wyprowadzenia
1 VSS 0V Ground
2 VDD 5.0V Supply Voltage for logic
3 NC －
4 RS H/L H: DATA, L: Instruction code
5 R/W H/L H: Read(MPU→Module) L: Write(MPU→Module)
6 E H,H→L Chip enable signal
7 DB0 H/L Data bit 0
8 DB1 H/L Data bit 1
9 DB2 H/L Data bit 2
10 DB3 H/L Data bit 3
11 DB4 H/L Data bit 4
12 DB5 H/L Data bit 5
13 DB6 H/L Data bit 6
14 DB7 H/L Data bit 7
15 NC －
16 NC －
