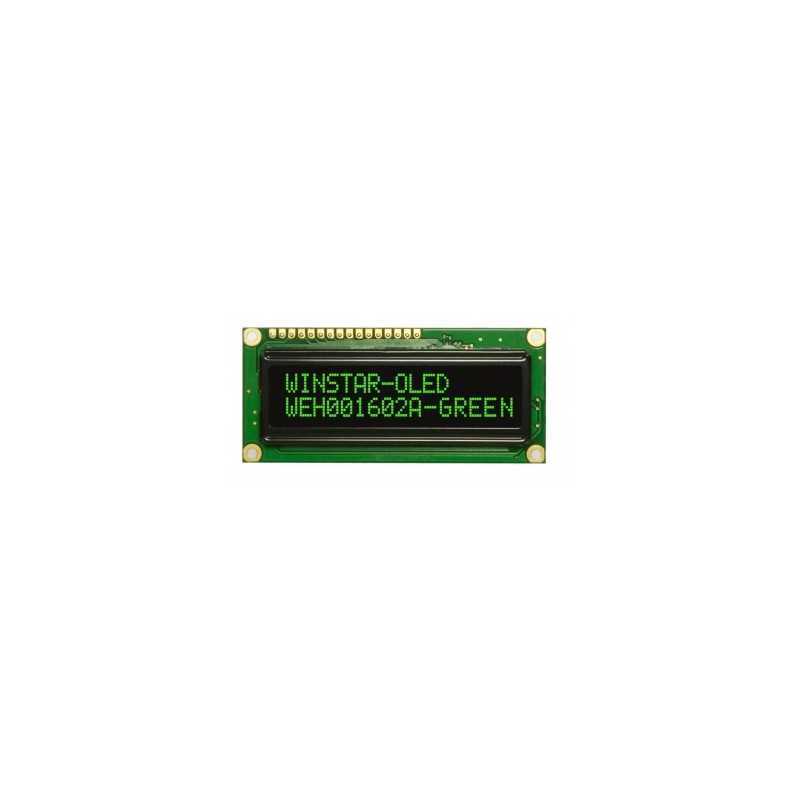

WYŚWIETLACZ OLED 2x16 WEH1602 AGPP5 NEGATYW ZIELONY 16x2

Wyświetlacz znakowy 16x2, NOWA TECHNOLOGIA OLED

Dokładny odpowiednik mechaniczny do LCD WH1602B

Bardzo dobry kontrast, wysoka jakość.

 !!! OLED !!! ZIELONE ZNAKI CZARNE TŁO

 Rozszerzony o interfejs SPI

Kontroler WS0010 kompatybilny z HD44780, rozszerzony o tryb graficzny oraz  interfejs SPI.

Zestaw znaków: europejskie typ I, europejskie typ II, japońskie, cyrylica (wbudowane 4 tablice fontów).

Organizacja 2 linie po 16 znaków, lub tryb graficzny



• podświetlanie: w tej technologii brak podświetlenia co daje zupełnie czarne tło i bardzo wysoki kontrast wyświetlanego tekstu, widoczność prawie pod każdym kątem

• wielkość ekranu: 66×16mm,

• wielkość matrycy: 56,95×11,85mm,

• PCB: 80x36 mm

• Wysokość samego panelu max. 5,1mm

• zakres temperatury: -40 ÷ 80°C - POSZERZONY !,

• zasilanie: +5V.

• kontroler  zgodny z HD44780

• podstawowy zestaw zanaków: ENGLISH (wbudowane 4 zestawy znaków)

• drugi zestaw znaków: CYRYLICA

• Wbudowany tryb graficzny, interfejs SPI

Pin No. Wyprowadzenia
1 VSS 0V Ground
2 VDD 5.0V Supply Voltage for logic
3 NC -
4 RS H/L H: DATA, L: Instruction code
5 R/W H/L H: Read(MPU›Module) L: Write(MPU›Module)
6 E H,H›L Chip enable signal
7 DB0 H/L Data bit 0
8 DB1 H/L Data bit 1
9 DB2 H/L Data bit 2
10 DB3 H/L Data bit 3
11 DB4 H/L Data bit 4
12 DB5 H/L Data bit 5
13 DB6 H/L Data bit 6
14 DB7 H/L Data bit 7
15 NC -
16 NC -
