      INTERFEJS USB-RS232 - DIL24 (TTL) - MODUŁ EM216

      Ilość
      Nie zwlekaj 7 Pozostało sztuk

      ZESTAW ZMONTOWANA PCB + ZŁACZA

      MODUŁ EM-216 EM-USB-DIL24

      DO BUDOWY

      INTERFEJSU USB-RS232 (TTL) - DIL24


      Sam zmontuj konwerter USB-RS232/TTL i zastosuj go w własnych projektach.

      Nie Potrzebjesz wszystkich złącz !!!

      Nie Musisz ich montować !!!

      W kpl. PCB z zamontowanymi elementami smd oraz układem FT232RL + złącza

        ZASILANIE Z PORTU USB LUB  ZASILANIE Z ZEWNĄTRZ

      Wyjście napięcia 3,3V

      Wspólpraca z sygnałami w standardzie 5V lub 3,3V

      Umożliwia komunikację przez port  USB-RS232/TTL z mikrokontrolerami AVR, ARM, PIC

      oraz modułami Arduino

         Transmisja danych z prędkością do 3Mb/s

                          INTERFEJS USB2.0



       Nie masz czasu projektować, wykonać płytki.

       Teraz nie Musisz tracić na to czasu !!!

       Masz pod ręką gotową płytkę z układem FT232 RL

               w obudowie ssop28

      •  płytka zmontowana z elementami smd, dwustronna z metalizacją otworów
      •  cynowana - ułatwia lutowanie
      •  wiercona
      •  solder maska + opis sygnałów i elementów
      •  raster między pinami złącz 2,54mm
      •  Raster między złączami na krawędzach płytki 15,24mm
      •  wymiary płytki 36,6x18,25mm !!!


      Interfejs umożliwia programowanie i komunikację między różnego rodzaju zewnętrznymi urządzeniami elektronicznymi z portem (UART) RS232/TTL a komputerem.

                              W komplecie

      Zmontowana płytka z elementami smd oraz układem FT232RL + zestaw złącz + instrukcja z rozmieszczeniem, opisem elementów i wyprowadzeń  oraz schemat układu.

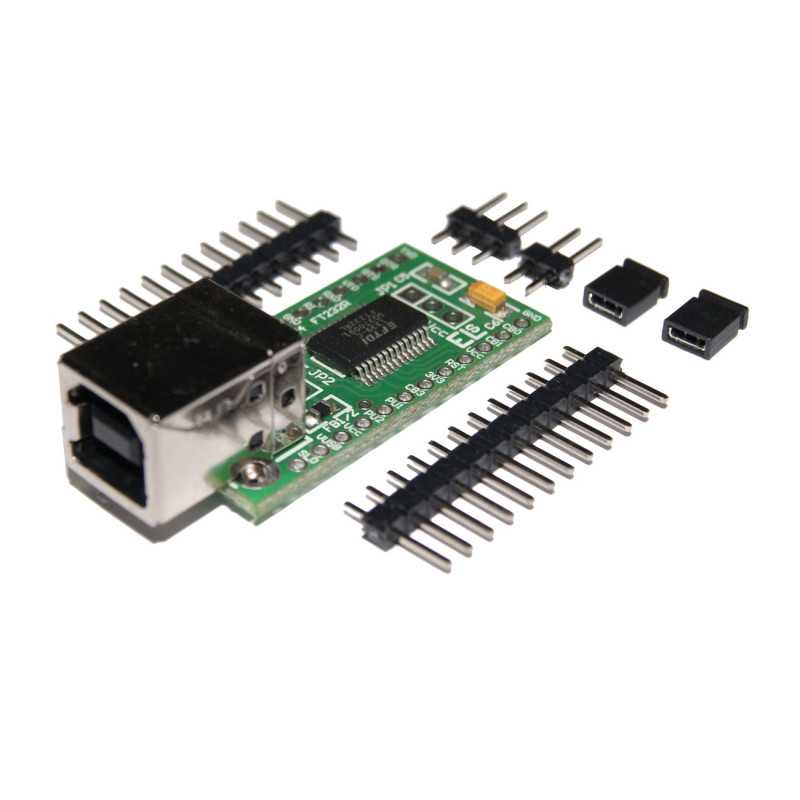

      Zdjęcie NR 1 przedstawia wysyłany zestaw.

      Na kolejnych zdjęciach przykład zmontowanego układu.




      Niewielkie wymiary płytki pozwalają na wbudowanie układu do własnych urządzeń

      Interfejs umożliwia programowanie i komunikację między różnego rodzaju zewnętrznymi urządzeniami elektronicznymi z portem (UART) RS232/TTL a komputerem.

      MODUŁ z układem zasilania poprzez port USB.

      Nie wymaga zasilacza !!!

      Umożliwia również zasilanie z zewnątrz.


      Moduł pozwala na pełne wykorzystanie możliwości

      układu FT232R. Oprogramowanie MPROG pozwala na przypisanie wyjściom programowalnym

      odpowiednich funkcji sterujących oraz inwersję wszystkich sygnałów RS232.

      Dzięki dodatkowym wyprowadzeniom na płytce Masz możliwość wykorzystania dodatkowych programowalnych portów układu do własnych zastosowań.

      To nie jest zalany układ gdzie nie można wykorzystać wszystkich możliwości urządzenia. To również narzędzie dla urządzeń prototypowych oraz układów kontrolno-pomiarowych.

      Dzięki temu układ może mieć wszechstronne zastosowanie.

      Darmowe Sterowniki do układu na stronie producenta pod wszystkie systemy operacyjne.

       Moduł USB może służyć do transmisji danych przez interfejs USB

      Zbudowany na układzie FT232RL FTDI

       Pozwala na transfer danych z prędkością do 3Mb/s.

       Interfejs USB 2.0, kompatybilny również z USB1.1

       Transmisja szeregowa UART: 7 lub 8 bitów danych, 1 lub 2 bity stopu, kontrola parzystości lub brak

       Bufor nadawczy 256 bajtów, odbiorczy 128 bajtów

       Wszystkie sygnały z układu FT232 wyprowadzone do złącz na krawędziach płytki

       Wbudowana pamięć EEPROM do zapisu konfiguracji pracy i ustawień użytkownika

       Wbudowane zworki pozwalają na prostą konfigurację pracy z zewnętrznym zasilaniem lub zasilaniem z portu USB

       Współpraca z układami z logiką 5V jak i 3,3V

       Wbudowane żródło napięcia zasilania 3,3V wyprowadzone do złącza J3 - zasilanie zewnętrznych układów

       Gniazdo USB typ B - żeńskie

       Złącze 2x 12pin w rastrze 2,54mm

       Darmowe oprogramowanie MPROG do konfiguracji i programowania układu FT232

       Oprogramowanie do tworzenia wirtualnego portu COM

       Darmowe sterowniki dla programistów D2XX (USB Direct Drivers + DLL S/W Interface)

       Unikalny numer identyfikacyjny ID

       Konfigurowalne piny I/O

       Wbudowany POWER-ON RESET - możliwość sterowania układem RESET'u z zewnątrz

       Możliwa inwersja (programowana) sygnałów UART

       Kompatybilny z UHCI/OHCI/EHCI kontrolerem hosta

       Zakres temperaturowy pracu układu -40 st C do 85 st C

       Do modułu dołączony opis z rozmieszczeniem wyprowadzeń i sposobem podłączenia.


      Przykładowe zastosowanie:

       Programowanie central alarmowych, modułów GSM, telefonów itp. umożliwiających komunikację przez łącze szeregowe RS232/TTL

      Budowa konwerterów USB-RS232, USB-RS422/RS485

      Budowa modemów USB

      W systemach kontrolno-pomiarowych

      Łączenie systemów mikroprocesorowych z urządzeniami zewnętrznymi przez port USB

      Odczyt i przesyłanie danych z w/w urządzeń lub innych.

      komunikacja z mikrokontrolerami 8051, AVR, innymi, poprzez port USB

       oraz wiele innych zastosowań


      Sterowniki dla większości systemów operacyjnych:
       Windows Vista x64
       Windows XP x64
       Windows Server 2003 x64
       Windows Vista Win7, Win8, Win10
       Windows XP
       Windows Server 2003
       Windows 2000
       Windows ME
       Windows 98
       Linux
       Mac OS X
       Mac OS 9
       Mac OS 8



      PIN - OZNACZENIE - TYP -OPIS

      PIN    OZNACZENIE    TYP    OPIS
      1    TXD    OUT      Wyjście danych
      2    DTR    OUT      Sygnał gotowości terminala
      3    RTS    OUT       Sygnał żądania nadawania
      4    V I/O   IN / OUT     Zasilanie wejść /wyjść
      5    RXD    IN        Wejście danych
      6    RI#     IN        Ring Indicator
      7    GND               Masa układu
      8    DSR#   IN       Wejście sygnał gotowości
      9    DCD#  IN        Data Carrier Detect
      10  CTS#   IN        Gotowość nadawania
      11  CB 4    IN / OUT     Programowane we/wy
      12  CB 2    IN /OUT     Programowane we/wy
      13  SLD        EKRAN USB
      14  USB    OUT          Wyjście napięcia 5V z USB
      15  Vcc    IN / OUT    Zasilanie 5V JP2 zwarte - wyjście, JP2 rozwarte -wejście
      16  PU2    OUT        Wyjście Rezystor pull up
      17  PU1    OUT        Wyjście Rezystor pull up
      18  CB 3    IN / OUT     Programowane we/wy
      19  3V3    OUT        Wyjście 3,3V
      20  RST#    IN        Wejście zewn. RESET
      21  Vcc      IN / OUT     Zasilanie 5V JP2 zwarte - wyjście, JP2 rozwarte -wejście
      22  CB 1    IN / OUT     Programowane we/wy
      23  CB 0    IN / OUT     Programowane we/wy
      24  GND                      Masa układu



      TYP
      KONFIGURACJA
      OPIS

      1 Zasilanie 5V z USB
      JP2 zwarte, zasilanie 5V pobierane z portu USB, PIN 15, 21 J1-Vcc - 5V wyjście zasilania innych urządzeń - obciążenie max 100mA

      2  Zasilanie układu 5V zewnętrznym napięciem
      JP2 rozwarte, zasilanie 5V pobierane z zewnątrz, PIN 15, 21  J1-Vcc - 5V wejście zasilania z zewnątrz

      3 Praca z sygnałami w standardzie 3,3V TTL
      JP1 – położenie zworki Vcc – zwarte piny 2 i 3 – tryb pracy z sygnałami 3,3V, zasilanie z portu USB 5V, lub rozwarcie zworki VccON JP2 i zasilanie układu zewnętrznym napięciem z zakresu 4V do 5V

      4  Praca z sygnałami w standardzie 5V TTL
      JP1 – położenie zworki Vcc – zwarte piny 2 i 3 – tryb pracy z sygnałami 5V

      5  Zasilanie urządzeń nap. 3,3V
      Wyjście 3,3V max 50mA J3 – PIN19 3,3V

      6  CBUS0
      Programowane we/wy - Zaprogramowane jako we/wy

      7 CBUS1
      Programowane we/wy – Zaprogramowane jako we/wy

      8  CBUS2
      Programowane we/wy – Zaprogramowane jako we/wy

      9  CBUS3
      Programowane we/wy – zaprogramowane jako we/wy

      10   Zewnętrzny sygnał RESET’u
      Możliwe użycie do resetowania układu FT232 zewnętrznym sygnałem
